一．產品簡介

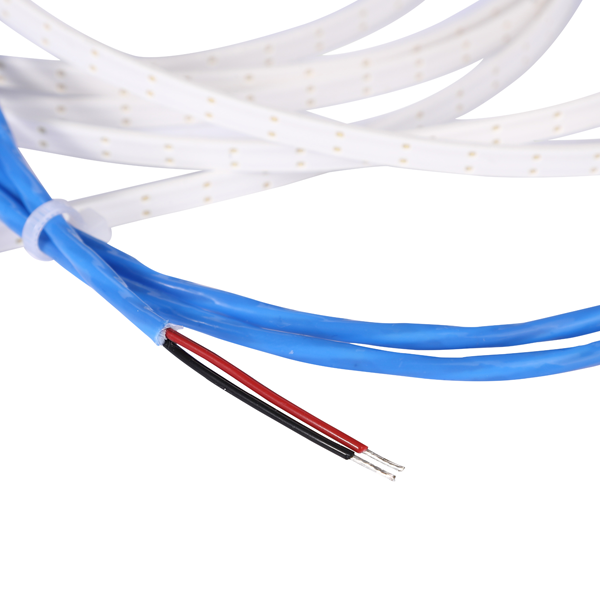

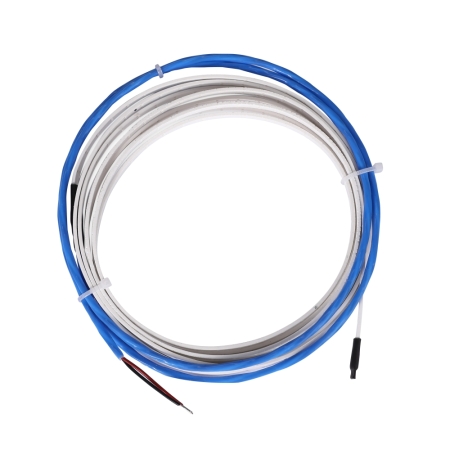

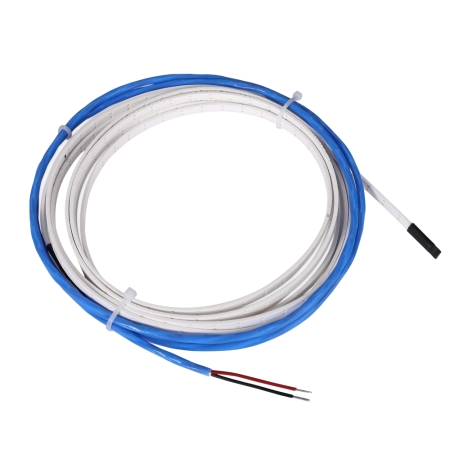

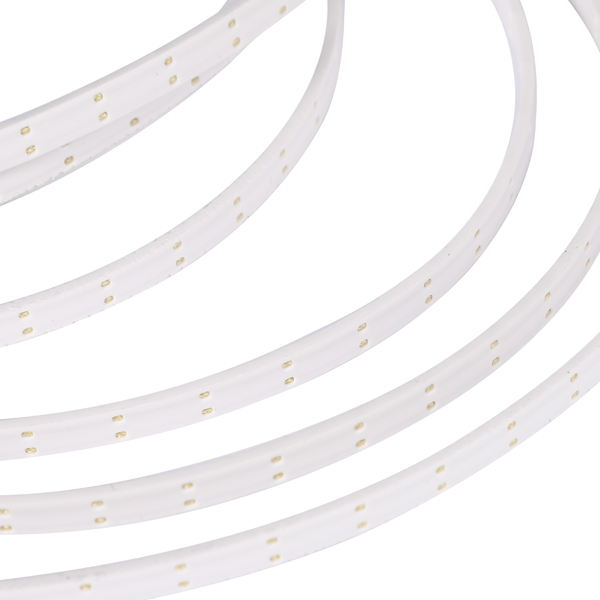

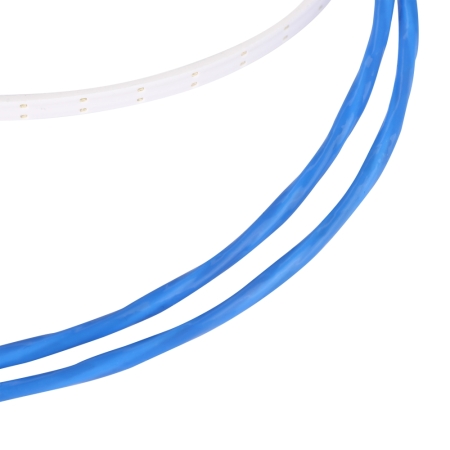

YEC-SHTL(M) 一體式液冷感應線是一款集成檢測模塊與感應線的產品，通過連接器與監控系統連接，實現供電及通信功能。線纜表面采用雙面開雙孔設計，內芯線采用編織護套包裹，線纜骨架采用耐火材料，具有防塵、防誤報、可靠性高、感應靈敏等特點，并具有恢復功能，可重復使用。適用于服務器內部、機房與高精端設備等對尺寸與靈敏度有高要求的場所。

二．適用范圍

YEC-SHTL(M) 適應于IDC機房、數據中心、液冷服務器、新能源汽車、蓄電池等等。

三．技術規格

四．產品結構

引出線：200mm

液冷感應線：100mm

圖1 線束結構示意圖

五．導線定義

六．工作原理

當有液體或防凍液與液冷感應線接觸時，液體浸入感應線編織層，使兩根感應線芯導通，形成回路，檢測模塊檢測到漏液情況，發出報警信號。

圖2 工作原理示意圖

七．調試說明

將一體式液冷感應線紅、黑導線按照正負極接入DC12V電源。

方法一：黃、黑導線接入萬用表測量電壓，正常狀態下，黃、綠導線輸出電壓為0V；當發生漏水或線纜斷裂情況時，黃、綠導線輸出電壓為12V。

方法二：黃、黑導線接入LED燈，正常狀態下，LED燈常滅；當發生漏水或感應線斷裂時，LED燈常亮。

八．注意事項
